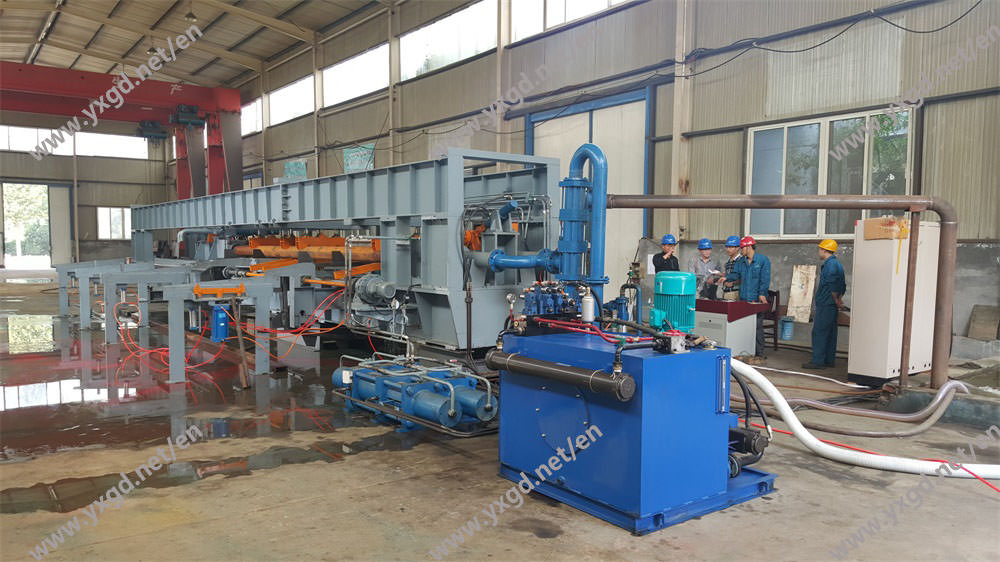

SYJ-IA型钢管水压测试机
一、设备用途：
1、该机组是对各类钢管进行承压检测及压力试验的非标专用设备。
设备采用可升降托辊装置托住被试钢管，利用主油缸的推力将钢管压紧在止推板和压紧推板之间，使钢管两端管口密封（端封或径封）。依靠大流量低压泵完成进水，再利用高压泵完成高压试验。
2、该设备利用主油缸推力与钢管试验压力智能平衡控制系统（油水平衡）,对钢管进行静水压力试验。采用PLC编程智能控制触摸屏操作，屏幕实时显示试验压力，并对试验压力曲线自动打印，同时自动储存在电脑硬盘中。
3、该设备结构合理、生产效率较高、产品规格范围宽，可移动和锁定的钢管压紧试压压头推板，能适应各种长度钢管的测试试压。应用于无缝管、直缝焊管和螺旋焊管所需压力水压试验。
1、该机组是对各类钢管进行承压检测及压力试验的非标专用设备。
设备采用可升降托辊装置托住被试钢管，利用主油缸的推力将钢管压紧在止推板和压紧推板之间，使钢管两端管口密封（端封或径封）。依靠大流量低压泵完成进水，再利用高压泵完成高压试验。
2、该设备利用主油缸推力与钢管试验压力智能平衡控制系统（油水平衡）,对钢管进行静水压力试验。采用PLC编程智能控制触摸屏操作，屏幕实时显示试验压力，并对试验压力曲线自动打印，同时自动储存在电脑硬盘中。
3、该设备结构合理、生产效率较高、产品规格范围宽，可移动和锁定的钢管压紧试压压头推板，能适应各种长度钢管的测试试压。应用于无缝管、直缝焊管和螺旋焊管所需压力水压试验。
二、设备技术参数说明及表格
1、*大试验压力：5～70MPa（根据用户对钢管直径和试压压力的需要设计与制造该设备）；
2、主油缸（根据压力需要，使用1～6支），智能控制液压主油缸推力与钢管试验压力相平衡（油水平衡），总推力：50～3000吨。
3、钢管两端密封形式：端面密封和径向密封，根据用户需要设计与制造，优缺点：径向密封试压钢管端部有20～30mm的试压盲区，端面密封设备制造成本较高。
三、设备结构：设备机座、止推板、压紧推板、平衡压力大梁、主油缸压力机头、钢管托料装置、液压控制系统、电控柜、操作台（触摸屏）、水压控制系统、PLC编程智能控制系统等组成。
